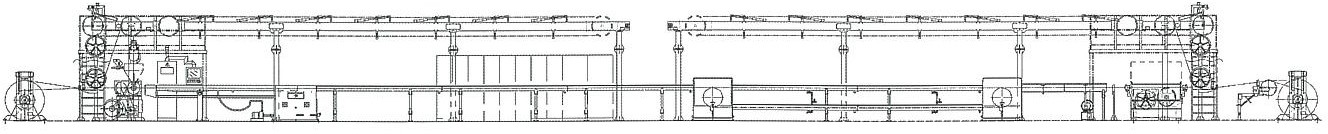

建筑電纜的護套擠出生產線
適用于 PVC、PE、HFFR、LSHF
?
放線架 | 擠出機 | 冷卻水槽 | 干燥單元 | 牽引機構 | 儲線器 | 收線機 | 生產線控制系統 |
PPO-1250BM | EXT 35-26 | CT-30F | WD 30 | CA-800 | AC-600 H | PTU-1250B | SU L |
PPO-1600BM | EXT 45-26 | CTD-30 | BA-800 PC | AC-800 H | PTU-11600B | SU P | |
PPO-2240BM | EXT 60-26 | BA-1250 PC | AC-1000 H | PTU-11600B | |||
PPO-3000BM | EXT 80-26 | PTU-12240B | |||||
EXT 100-26 | PTU-13000B | ||||||
EXT 120-26 |
工藝過程
?門式放線，線盤直徑從 2240mm 到 3600m單層擠出 : 單一擠出護套層

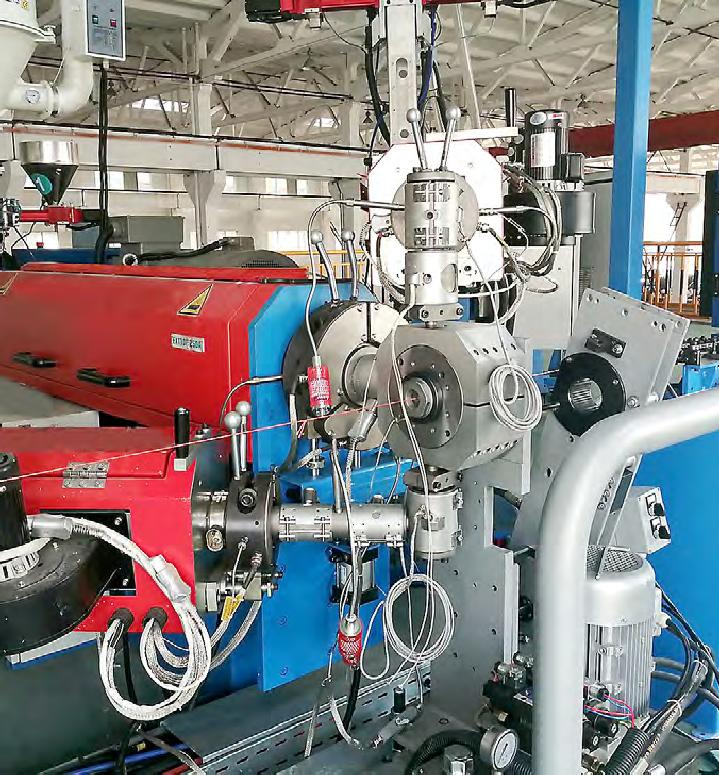

? 雙層共擠 : 同時擠出填充和護套層，或者同時擠出填充 ? 護套 ? 皮層
? 串聯擠出 : 分兩步擠出，一步擠出填充，另一步擠出護套
生產線型號
EXT A1: 配一個擠出機
? EXT A2: 配兩個擠出機，擠出填充和護套
主要特點
?可以同時擠出不同的護套材料
?電動的懸臂式或龍門式放線機和收線機
?水平式的儲線系統，給料恒定
PPO-2240BM/PTU-2240B 龍門放線 / 收線（10 噸）
生產速度上限：500 米 / 分
導體 | 擠出外徑上限 | 護套材料 | 生產速度上限 |
各種絕緣線芯 | 30mm | PVC,PE, XLPE,HFFR, PP,TPE | 500m/ 分 |
